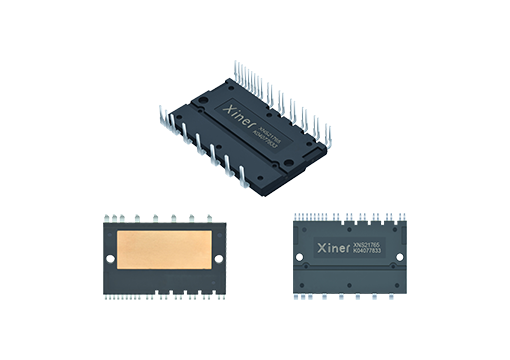

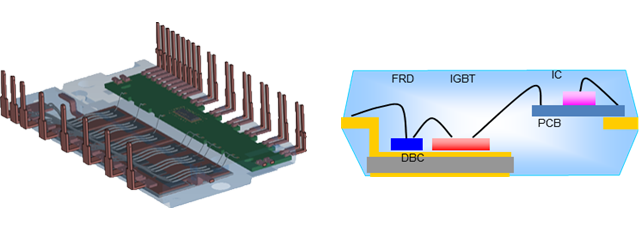

芯能DIP29 IPM完美兼容某進口品牌Mini系列產品,采用DBC和PCB工藝,產品成熟可靠,功率等級齊全,是伺服器驅動器的首選。
DIP29 IPM特點與優勢:
產品型號 |
電壓 (V) |
電流 (A) |
絕緣耐壓 (KV) |
優化 開關 (KHz) |
器件 |
推薦功率 (W) |
熱接口 |
自舉 二極管 |
欠壓 保護 |
過流 保護 |
溫度 輸出 |
互鎖 |
RDS(on)(Typ) (Ω) |
VF (Typ) (V) |
Rth (j-c)(Max) (℃/W) |
VCE (SAT)(Typ) (V) |
|||||||||||||||
XNS30S12E6 | 600 | 30 | 2.5 | 20 | IGBT | 3000 | DBC | 是 | 是 | 是 | VOT | 是 | 1.6 | 1.5 | 1.1 |
XNS40S12E6 | 600 | 40 | 2.5 | 20 | IGBT | 4000 | DBC | 是 | 是 | 是 | VOT | 是 | 1.7 | 1.6 | 1 |
XNS50S12E6 | 600 | 50 | 2.5 | 20 | IGBT | 5000 | DBC | 是 | 是 | 是 | VOT | 是 | 1.8 | 1.8 | 0.8 |
XNS10S12FT | 1200 | 10 | 2.5 | 20 | IGBT | 2000 | DBC | 是 | 是 | 是 | NTC | 是 | 2 | 2 | 1.3 |
XNS15S12FT | 1200 | 15 | 2.5 | 20 | IGBT | 2500 | DBC | 是 | 是 | 是 | NTC | 是 | 2.1 | 2.2 | 1.3 |
XNS25S12FT | 1200 | 25 | 2.5 | 20 | IGBT | 4000 | DBC | 是 | 是 | 是 | NTC | 是 | 2 | 2 | 0.9 |
XNC20S12FT | 1200 | 20 | 2.5 | 20 | SiC-MOSFET | 2500 | DBC | 是 | 是 | 是 | NTC | 是 | 80mΩ | 3 | 1.3 |
